Zaslon za najem LED: glejte podrobnosti zaslona za izposojo LED

Značilnosti uporabe zaslona za najem določajo, da mora imeti značilnosti "čudovit videz, lahka in prenosna namestitev, stabilna in zanesljiva kakovost", zlasti pri namestitvi, soočajo se z dolgotrajno in večkratno uporabo. Drugo je inovacija , glede na novo povpraševanje na najemniškem trgu, po edinstveni inovaciji.

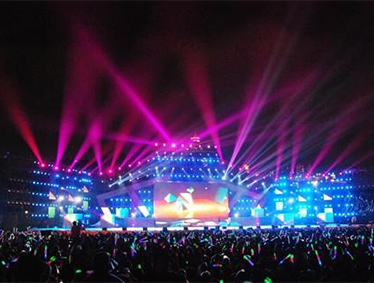

V zadnjih letih, ne glede na to, ali gre za TV estrade ali dejanske predstave v gledališčih, da bi odražali raznolikost in diferenciacijo scenskega učinka, se v ozadju odra uporablja veliko število LED zaslonov. scenski dizajn z LED zaslonom (v panogi splošno znan kot zaslon za najem), v nadaljevanju pa boste podrobno razložili ustrezno znanje o zaslonu za najem LED.

Odrska zasnova s ​​funkcijami LED zaslona

Zaslon LED za koreografijo estrade (v industriji splošno znan kot zaslon za najem) in tradicionalni zaslon LED s fiksno namestitvijo (v industriji splošno znan kot inženirski zaslon) imata velike razlike v strukturi in sestavi sistema. LED zaslon za koreografijo v glavnem ustreza različnim zahtevam odrskega oblikovanja:

1) Več prikazovalnih polj je zrezanih na razstavni prostor, ki ustreza zahtevam odrske zasnove. Trenutno je skupno območje prikaza škatle 512 mm × 512 mm, 576 mm × 576 mm in 1 000 mm × 500 mm.

2) Za lažjo namestitev in demontažo mora biti zaslon lahek in majhen; da se zagotovi kakovost zaslona in natančnost šivanja, mora imeti zaslonsko polje dovolj visoko trdnost ob nenehnem zmanjševanju razdalje slikovnih pik. , trg uporabne magnezijeve titanove zlitine ali materiala iz ogljikovih vlaken iz strukture razstavne škatle, vendar je najprimernejša ali aluminijasta škatla, železna škatla postopoma izločena.

3) Da bi izboljšali natančnost šivanja in učinkovitost demontaže med škatlami, med škatlami na splošno obstajajo naprave za hitro zaklepanje, celo številni proizvajalci pa med škatlami ponujajo tudi pozicionirni mehanizem.

4) Da bi zaščitili enoto, ki oddaja svetlobo LED, ki bi jo lahko poškodovali trki med pogostim razstavljanjem in sestavljanjem, proizvajalci običajno namestijo zaščitno komponento, imenovano maska, pred enoto, ki oddaja LED.

5) Za spopadanje z visokimi zahtevami glede zanesljivosti, kot je televizijska oddaja, mora imeti sistem za prenos signala in nadzornega signala vsaj dvojno varnostno kopijo; tudi za visoke zahteve glede zanesljivosti so nekateri proizvajalci zasnovali strukture za predhodno vzdrževanje ali strukture za hitro zamenjavo. .

Enota, ki oddaja svetlobo (LED svetilka)

LED zaslon je zaslon, sestavljen iz LED matrice.Ker je barvna konsistenca svetilke za namizno pasto dobra, je zorni kot velik in učinek mešanja barv je prav tako dober, trenutno skoraj 100% LED zaslon za oblikovanje odrov sprejema postopek tri-v-enem namizne paste. Zato ta članek opisuje samo povezane značilnosti površinske svetilke, ki je v glavnem sestavljena iz čipov, nosilcev, svinca, lupine in lepila za polnjenje. na trgu so 6 mil (1mil = 0,001in = 0,00254cm), 7mil, 8mil, 9mil, 10mil, 12mil, 14mi itd. tok na enoto površine čipa; nasprotno, večja kot je velikost čipa, manjši je pogonski tok na enoto površine čipa. Vendar se s spreminjanjem velikosti čipa spreminja tudi njegova toplotna upornost, zato je razmerje med velikostjo čipa in zahtevano pogonski tok je nelinearen pod predpostavko istega luma Da bi zagotovili visoko svetlost, visoko konsistenco in visoko stabilnost namizne svetilke, bo izbira materiala čipov zelo pomembno delo, na primer ena najboljših kombinacij domačih čipov je tajvanska kristalno rdeča LED + Hangzhou modra in zelena LED.

Struktura nosilcev je na splošno razdeljena na strukturo PCB in železni nosilec, bakreni nosilec, nosilec iz bakrene zlitine itd. videz kositra ali posrebrenja.Vremenljivost različnih stentov je različna. Vrhunski izdelki v industriji bolj uporabljajo bakrene stente. Nosilec mora biti čim bolj izdelan iz uvoženega rdečega bakra in uvoženih materialov PPA, da se zagotovi odvajanje toplote in stabilnost izdelka.

Podobno imajo vodi tudi železo, baker, zlitine, zlato žico in druge možnosti, domači Heraeus 99,99% zlata žica je eden primernejših izdelkov.Večina lepil za polnjenje, ki se uporablja v svetilki za lepljenje razstavne mize, je uvožena z Japonske. Vsako podjetje za pakiranje čipov bo prilagodilo unikatni delež formule glede na značilnosti izdelka, tako da bo namizna svetilka imela dobro toplotno odpornost, okvaro pri nizki svetlobi in prilagodljivost na stres.

Da bi izboljšali kontrast zaslona in zmanjšali odboj svetlobe odra, je v embalaži svetilke za pasto uveden koncept črne luči telesa. Naprava ima popolnoma črno zasnovo ohišja, da bi bolje izboljšala kontrast zaslona. Koloidna površina naprave je zasnovana s površino megle, da učinkovito zmanjša odsevne motnje in naredi zaslon bolj mehak in svetel. Vendar pa bo uporaba črne svetilke močno zmanjšala svetilnost enakega pogonskega toka, tako da bo LED zaslon z enakimi zahtevami glede svetilnosti povečal proizvodne stroške.

Da bi izboljšali vodoravni kot gledanja zaslona in popravili paralakso med levo in desno ravnjo zaslona, ​​so proizvajalci embalaže svetilk za namizno pasto sprejeli tudi postopek razporeditve čipov "one" za nadomestitev zgodnjega "izdelka" razporeditev glifov.

Pozorni morate biti na isti zaslon, v katerem morajo tabele, ki se uporabljajo za lepljenje žarnice, po preizkusu izbire svetlobe uporabljati isto serijo, ker se v istem pogonskem toku uporablja isti kos rezine rezin, enake velikosti čipa situacija se razlikuje od valovne dolžine vidne svetlobe, porazdelitev nečistoč, ki jo povzročajo neenakomerne (oblati) in splošne zahteve tabel, ki se uporabljajo v istem kosu sijalke, morajo biti različne valovne dolžine znotraj + / - 5 nm v Iz istega razloga načeloma ni dovoljeno mešati in spajati različnih serij zaslonov.

LED modul

Koncept modula LED zaslona je produkt množične proizvodnje. Pravzaprav gre že za LED matrično enoto. Več modulov sestavlja površino zaslona polja, ki jo sestavljajo spodnja lupina (struktura), plošča PCB in maska. Plošča PCB je enakomerno razporejena z LED površinsko svetilko, pogonsko vezje, dekodiranjem IC, priključki za signal in napajanje ter drugimi elektronskimi komponentami.

S površja je spodnja lupina modula le nosilna struktura plošče PCB. Pravzaprav so lastna natančnost, moč in odvajanje toplote ključnega pomena za ohišje zaslona. Medtem ko je večina modulov izdelanih iz inženirske plastike, je nekaj vrhunskih izdelkov izdelanih iz aluminija. Manjša fizična velikost modula bo koristna za natančnost obdelave in trdnost same lupine dna modula, hkrati pa bo zmanjšala učinkovitost proizvodnje.

Nosilna moč na prikazovalnem modulu je velika, varnostne zahteve pa so tudi visoke, zato je material PCB na splošno plošča FR4 in 94V0. splošna uporaba 1-nivojske plošče. Debelina končnega izdelka je 1,6 mm ali 2,0 mm, da se zagotovi ravnost PCB prikazovalnega modula. Poleg tega je treba pri načrtovanju vezij PCB v celoti upoštevati porazdelitev toplote, da se zmanjša vpliv temperature na svetlobni cevi.V vezju do napajalne plasti in talne plasti je celo ožičenje, tako da je porazdelitev toplote enakomerna, izogibajte se toploti, ki jo povzroča pojav svetlobnih madežev na mizi.

Da bi izdelki ustrezali standardom EMC, ožičenje PCB in embalaža komponent na vozilu potrebujejo natančno zasnovo in izbiro. Pri zasnovi sistema PCB se filter uporablja za nadzor premeščenih motenj. Zagotovite razumen ločevalni kondenzator, da IC vgrajenega pogona deluje zanesljivo in zmanjša visokofrekvenčni hrup v napajalniku, s čimer zmanjša EMI. Zaradi vpliva induktivnosti žice in drugih parazitskih parametrov je odzivna hitrost napajanja in njegovega napajalnega vodnika počasna, zaradi česar trenutni tok, potreben za pogon IC v hitrem vezju, ne zadostuje. Razumno zasnovani bypass ali ločilni kondenzatorji in porazdeljeni kondenzatorji v napajalnem sloju lahko hitro napajajo tok naprave z uporabo hranilnika energije kondenzatorjev pred vklopom odziv. Pravilno ločevanje kapacitivnosti je ključno za zmanjšanje EMI skupnega načina. Zasnova tal je ključnega pomena za zmanjšanje EMI celotne plošče. Uporabite ozemljitev z eno točko , večtočkovno ozemljeno oz. mešano ozemljitev. Digitalna ozemljitev, analogna ozemljitev in ozemljitvena ozemljitev so ločeni in sprejeta je večplastna zasnova plošče, da se zagotovi sloj talne plošče za zmanjšanje skupne impedance tal.

Poceni IC pogona zagotavlja samo funkcijo stalnega toka za pogonsko LED (skozi trenutno omejevalni upor skoraj ni mogoče prilagoditi po tovarni), nadzor svetilnosti LED pa prihaja iz izklopnega krmilnega signala sprejemniške kartice (OE + podatki = PWM) , njegova največja frekvenca osveževanja bo podvržena omejitvi najvišje taktne frekvence, ki je na voljo na plošči PCB.In s prilagodljivo funkcijo modulacije širine impulza PWM gonilne IC, poleg zagotavljanja konstantne trenutne pogonske funkcije lahko tudi njen statični tok biti natančno nastavljen skozi vgrajene registre (tj. prilagoditev trenutnega ojačenja). Bolj drugače pa je, da prilagodi svetilnost LED signala PWM, ki ga ustvari sam znotraj čipa, torej dokler so podatki o svetlosti je na voljo, da lahko doseže nadzor svetilnosti LED pri višji hitrosti osveževanja. IC s funkcijo prilagodljive impulzne širinske modulacije PWM so popolnoma sposobni doseči visokokakovosten prikaz tudi pri frekvenci urnega toka nizkega tokokroga (npr. taktna frekvenca je le 6MHz, medtem ko običajne IC-ji potrebujejo vsaj 18MHz za enako hitrost osveževanja). Zmanjšanje frekvence PCB ima pomemben pozitiven pomen za EMI.

Pri IC s konstantnim tokom je napaka izhodnega toka med čipi in zatiči zelo pomembna. Večina enosmernih integriranih vezij s konstantnim tokom je običajno integriranih s pogonsko sposobnostjo 8 ~ 24 LED luči. Po celovitem razmisleku o svetlosti zaslona, ​​komponentah plošč PCB, ki nosijo gostoto, povpraševanje po frekvenci osveževanja, porabo energije in proizvodnih stroških, te IC-enote s stalnim tokom pogosto delujejo skupaj z dekodirnim vezjem v stanju skeniranja.

LED maska

Maska lahko zaščiti LED cev, ki oddaja svetlobo, in vezje PCB, tako da izdelek med demontažo in ravnanjem prepreči trčenje LED do poškodb LED žarnice in plošče PCB; Hkrati lahko odpravi tudi modularni vizualni pojav (z nastavitvijo strukture teksture površine), da zagotovite, da je sklop zaslona brez očitnih svetlih in temnih črt; Uporablja se lahko tudi za UV zaščito na prostem (skozi zgoraj dvignjen rob).

Ker se maska ​​nahaja pred LED merilnikom svetlobe, bo njena struktura igrala pomembno vlogo pri vidnem kotu celotnega zaslona.Iz istega razloga je to obraz celotnega zaslona, ​​zelo pomembna je tudi njena barvna skladnost , zato so številni proizvajalci uporabili postopek "oljnega pršila", da bi povečali videz konsistence telesa zaslona, ​​barva črnila pa pripomore tudi k izboljšanju kontrasta zaslona.

Čeprav je maska ​​majhna, je ni enostavno izdelati. Trdota in mehkoba materiala maske morata biti zmerni, ploskost pa visoka. Zlasti proizvodno toleranco je zelo težko nadzorovati zaradi krčenja po oblikovanju in vpliva temperature okolice.

LED PESTO

HUB je plošča za distribucijo signala, ki povezuje modul LED in sprejemno kartico. Enostaven način je povezati modul LED zaslona s ploščo PCB in vrvico. Ker je pogostost odprtin za trganje zelo velika, je ta povezava pogosto nagnjena k negativnim vidikom povezave, toda z razvojem čudovitega zaslona ples, stabilnost signala zaslona povpraševanja je vedno večja, zato zdaj za nekatere vrhunske izdelke uporabite ploščo PCB z visokohitrostnimi konektorji, sprejmete način pritrditve z vijaki, izogibajte se vibracijam v procesu demontaže in transporta HUB plošča je ohlapna in povzroči signal na zaslonu ni stabilna.

HUB je most med krmilnim sistemom in prikazovalnim modulom. Čeprav ponudniki krmilnih sistemov LED običajno ponujajo izdelke HUB, večina velikih proizvajalcev zaslonov oblikuje lastne plošče HUB. Pri zasnovi HUB je treba v celoti upoštevati tudi zasnovo in stabilnost EMI. , vsi signali in napajanje se prenašajo skozi tiskano vezje, tako da je izdelek bolj jedrnat, lepši postopek, pri čemer se izognemo uporabi žične povezave, ki jo povzroča prevodno sevanje. stabilnost izdelka.

LED vitrina

S sestavljanjem zgornjih komponent in škatle se uresniči zaslon. Sestava celotnega odrskega zaslona je sestavljena iz kosa te škatle.
